基于地震頻率諧振的采煤面高位巖層水力壓裂范圍探測
張修峰１，謝華東２，薛愛民３，蔡先鋒４，李阿濤１，張?jiān)茖?span style="box-sizing: border-box; margin: 0px; padding: 0px; outline: 0px; max-width: 100%; font-family: DY2; color: #000000; visibility: visible; overflow-wrap: break-word !important;">５
１．山東能源集團有限公司沖擊地壓防治研究中心， 山東 濟南 ２５００１４；
２．兗礦能源集團股份有限公司東灘煤礦， 山東 濟寧市 ２７３５００；
３．北京派特森科技股份有限公司， 北京 １０００８５；
４．河北工程大學 礦業與測繪工程學院， 河北 邯鄲市 ０５６０３８；
５．兗礦能源集團股份有限公司濟南煤炭科技研究院， 山東 濟南 ２５０１１
摘要：采煤工作面上覆高位堅硬巖層的預裂可減弱其儲能條件，進而控制礦震事件的能量。為探測埋藏深度超過５００ｍ的采煤工作面高位巖層水力壓裂裂隙的空間展布情況，采用三分量地震頻率諧振技術進行裂隙空間展布探測。設計了６條頻率諧振檢波器布置探測線，在水力壓裂作業前后分別進行探測，對獲取的探測器波形數據進行解譯。數據解譯結果表明：（１）水力壓裂裂隙空間展布呈類橢球體形，其長軸與地層最大主應力方向基本一致；（２）水力壓裂范圍在水平方向上最大壓裂半徑可達５０ｍ 以 上，垂直方向上壓裂高度可達３０～５０ｍ；（３）水力壓裂所形成的應力降低區域遠大于裂紋擴展區域；（４）水力壓裂裂紋擴展受巖層賦存變化影響較大。研究表明，三分量地震頻率諧振技術能夠有效探測深部巖層水力壓裂裂隙空間展布，是一種適用的水力壓裂范圍探測技術手段。關鍵詞：采煤工作面；水力壓裂；高位巖層；地震頻率諧振；裂隙探測
內容提綱
1 地震頻率諧振技術的原理和特點3 水力壓裂探測地震頻率諧振數據分析０ 引言
采煤工作面上覆堅硬厚巖層積蓄的能量突然釋放時會引發礦震。工作面近場大能量礦震產生的動載可能誘發沖擊地壓，給煤礦安全生產帶來嚴重的威脅。為控制礦震能量的集中程度，采用提前對堅硬覆巖進行預裂的方法，破壞其完整性，降低覆巖的儲能能力。探測高位水力壓裂裂隙空間展布可以用于評價高位關鍵巖層水力壓裂效果，進而為研究水力壓裂方式控制礦震提供基礎。巖層預裂技術有爆破預裂和水力致裂，爆破預裂和水力致裂適用于距離采場較近的直接頂、基本頂?shù)葓?jiān)硬巖層預裂。趙社會等通過定向預裂爆破減弱或阻斷采空區與上方下位關鍵巖層間的力學聯系，達到卸壓預裂。趙善坤通過深孔頂板預裂爆破和頂板定向水力致裂破壞頂板完整性，實現了沖擊地壓防控的目的。歐陽振華等通過對煤層水力致裂前后煤粉鉆屑量、微震事件和煤體電磁輻射進行對比，發現水力壓裂能夠有效降低煤巖沖擊傾向性和煤巖體的強度，改變能量釋放速度、形式及支承壓力的分布狀態。趙善坤等研究了預裂縫傾角對厚硬砂巖頂板水力壓裂效果的影響，并在巴彥高勒煤礦厚層砂巖頂板水力致裂中應用，結果表明，優化后的預裂縫能有效起到防沖作用。劉文靜等對特厚堅硬頂板實施水力壓裂，有效地控制了特厚煤層堅硬頂板產生的高應力集中和沖擊地壓問題。李浩男針對堅硬頂板垮落困難的問題采用定向水力壓裂弱化頂板的方式實現頂板分層垮落，保證工作面回采安全。張軍磊等通過水力壓裂切頂?shù)姆绞礁纳屏粝锏膽?yīng)力狀態，降低了巷道維護的難度。對于工作面直接頂、基本頂、煤層的水力壓裂效果可采用鉆孔窺探儀、瞬變電磁法及微地震監測等方法探測。周東平等提出基于瞬變電磁法的 煤礦井下煤層水力壓裂有效范圍監測的方法。鄒立雙等在石壕煤礦開展了基于微地震監測和瞬變電磁探測技術的煤層水力壓裂影響區域探測試驗。趙 睿 等采用鉆孔瞬變電磁探測方法實現壓裂效果的檢測評價。袁永榜等提出了一種基于多頻同步電磁波層析成像技術的煤層水力壓裂范圍探測方法。對于深埋工作面高位巖層的水力壓裂范圍的探測，可采用微地震的方法，但是該方法需要將傳感器通過鉆孔固定在基巖上，當表土層較厚時施工困難。地震頻率諧振技術施工簡便，只需將檢波器埋入松軟土地或放置在堅硬的地面上即可，不需要打鉆埋設探頭。地震頻率諧振在探測深埋地層采空區及覆巖移動特征上曾有應用。針對深埋煤層高位巖層壓裂范圍探測手段有限的情況，本文研究采用地震頻率諧振技術探測工作面高位巖層水力壓裂范圍。１ 地震頻率諧振技術的原理和特點
地震頻率諧振技術屬于被動源勘探，其原理是利用地球脈動等被動振動源產生的震動波從地層深處傳遞到地表時所攜帶的地質信息來分析地下巖層。震動的頻率與巖層的固有頻率一致時，巖層將放大震動的幅度，也就是產生了諧振現象。地震頻率諧振技術與混合源面波勘探聯合作業和聯合解釋，其所生成的高精度圖像中不同的波阻抗比率值代表不同的地下地質體結構和屬性。該技術的特點主要有以下３個方面。（１）勘探深度大。如采用０．０５Ｈｚ檢 波 器，適當加長采集時間，勘探深度可達到幾千米。（２）探測效率高。該技術應用被動源地震方法及多次疊加技術，無需長時間觀測噪聲信息，大大減少了采集時間。（３）探測精度高，抗干擾能力強。該技術具有很強的抗非地質噪音能力。２ 采煤工作面高位巖層水力壓裂的實施
２．１ 工作面、覆巖及礦震概況
東 灘 煤 礦 ６３上 ０３ 工 作 面 煤 層 底 板 標 高 為－５８１．９～－７１５ｍ，平均為－６５０．３ｍ；地面平均標高為＋４７．９１ｍ。本工作面頂板１５０ｍ 范圍內共賦存３個關鍵層，自下而上，第一層為下石盒子組底界砂巖層，距３上 煤層頂板５０～７０ｍ，主要為中粗砂巖和細 砂 巖 互 層；第 二 層 為 上 侏 羅 統 底 界 附 近１０ ｍ厚砂巖層，距３上煤層頂板７０～１００ ｍ，主 要 為 中 砂巖和細砂巖；第三層為上侏羅統下段上亞段砂巖層，厚度約１７ｍ，距３上 煤層頂板１２０～１４０ｍ，主要為細砂巖和粉細砂巖。東灘煤礦６采區已回采了６３上０４、６３上０５兩個工作面，６３上０４工作面回采期間，共發生大能量震動事件３５次；６３上 ０５工作面回采期間，發生大能量震動事件５５次；６３上０３工作面目前共監測到２．０級以上震動事件７次。微震震動事件發生位置與震動能量統計結果表明，工作面附近震動主要以小能量震動事件為主，且大部分微震事件發生在工作面采空區及采空區后方，所有大能量事件均發生在工作面后方采空區內高位頂板。對比第二、第三關鍵層的巖性和厚度，兩關鍵層巖性相近，第三關鍵層厚度更大，因此第三關鍵層蓄能條件更好，故認為，引起工作面礦震的主要為第三關鍵層。２．２ 水力壓裂作業
壓裂以清水作為壓裂液，根據經驗公式計算的地層破裂壓力為１８．１０～２７．２６ＭＰａ，壓裂間距３０～５０ｍ，鉆孔中單段注水量不少于５０ｍ３。由于現場水力壓裂設備原因，１號鉆孔僅有效實施了前３段的壓裂作業（其中第２段壓裂時破裂后水壓低，未形成有效壓 裂），３段總長度為６２ｍ。其中，第１段破裂壓力為２８ＭＰａ，注水量為５１ｍ３；第２段破裂壓力為３２ＭＰａ，注水量僅９ｍ３；第３段壓裂最大壓力為３２ ＭＰａ，注 水 量 為５１ ｍ３；第４段壓裂時出現孔口反水，封隔器損壞，未繼續實施剩余段的壓裂。２．３ 水力壓裂裂隙范圍地面探測

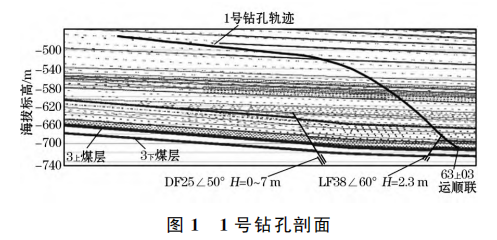

根據引起礦震的關鍵層分析結果，選擇在第三關鍵層開展水力壓裂作業，初始布置１個壓裂孔，從工作面前方的聯絡巷開口鉆進，斜向上鉆進至目標層位后施工平行煤層壓裂孔。１號孔實鉆軌跡如圖１所示。

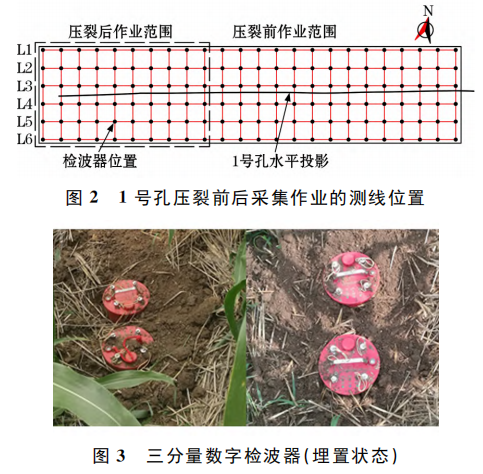

為研究水力壓裂范圍的大小及裂隙空間展布情況，壓裂前后分別進行１次震動數據采集作業。壓裂前進行的是背景噪聲探測，為壓裂后裂隙的展布情況分析提供對比背景。根據１號鉆孔水平分布情況布置地面采集作業范圍，如圖２所示，自北向南共布置了６條監測線，監測點間排距為２０ｍ×２０ｍ，探測范圍為１００ｍ×４６０ｍ。每個監測點埋設２臺三分量數字檢波器，如圖３所示。１號鉆孔的水平投影基本位于 Ｌ３、Ｌ４正中間。
３ 水力壓裂探測地震頻率諧振數據分析
３．１ １號壓裂孔目標層位巖性特征分析

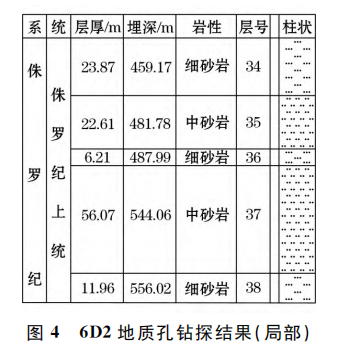

１號水力壓裂鉆孔的前３個壓裂段的水平層位基本位于－４５０～－５００ｍ，東灘煤礦地表平均標高約為４３ｍ，目標層位深度在４８３～５４３ ｍ 的 范 圍。根據圖４所示的東灘煤礦地質鉆孔６Ｄ２柱狀圖分析可知，目標層位由侏羅紀上統的中砂巖和細砂巖組成。由圖４可知，埋深３２０．００～５７８．３４ｍ范圍內的巖層均為侏羅紀上統的砂巖層，其顏色為紅褐色，俗稱“紅層”。根據六采區其他工作面的開采實踐，“紅層”對礦震的產生起著十分重要的作用。因此，將該層位的巖層選作水力壓裂的目標層位是合理的，尤其是厚度為５６．０７ｍ 的中砂巖，根據實驗室試驗，該中砂巖的單軸抗壓強度為２３．０４～２５．７７ ＭＰａ，其上、下細砂巖層的單軸抗壓強度分別為４３．０４ＭＰａ和３９．１４ＭＰａ，均具有較好的彈性能儲存能力。
３．２１號孔壓裂前后目標層位特征分析
１號孔只實施了前三段壓裂作業，其中第２段壓裂中，壓裂水壓未達到預計，分析認為該段壓裂作業出現泄漏情況，壓裂失敗。根據三分量頻率諧振成圖，如圖５所示，結果表明，１號孔壓裂前后的目標層段在６條測線上地球物理特征均有明顯變化，反映了地層壓裂以后的空間特征變化。

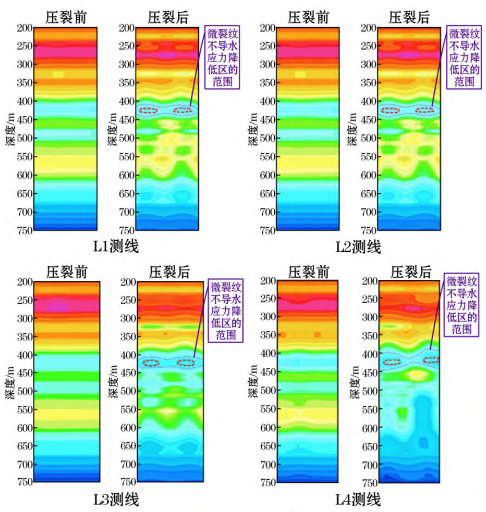

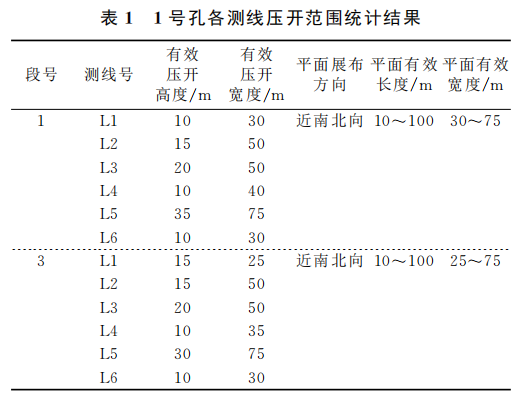

Ｌ１～Ｌ６各測線壓裂前后目標層段地球物理變化特征如下。（１）壓裂段對應區域低波阻抗比例區域明顯擴大。壓裂前后目標層段波阻抗比率成像對比圖見圖５。水力壓裂作業前目標層位波阻抗率整體呈現層狀，而實施壓裂作業后目標層對應壓裂區段的波阻抗率出現一定程度的下降。波阻抗率降低區域覆蓋６條測線，并呈現２個錐形區域，表明裂紋擴展覆蓋范圍（水平方向上垂直壓裂孔軸向）應至少１００ｍ寬，也就是壓裂半徑達５０ｍ 以上。沿壓裂孔走向?qū)捯?span style="box-sizing: border-box; margin: 0px; padding: 0px; outline: 0px; max-width: 100%; font-family: DY2; color: #000000; overflow-wrap: break-word !important;">３０～５０ｍ為主，與壓裂分段長度基本相符。１號孔各測線壓開范圍統計結果見表１。
（２）波阻抗比率降低區域呈現橢球體。壓裂作業導致壓裂區域的巖層完整性被破壞，進而導致該區域巖層的固有頻率和震動波傳輸速率改變。如圖５所示，波阻抗比率降低區域呈現一定程度的圓形（或橢圓形），表明裂紋擴展路徑以垂直壓裂鉆孔為主，且以水平展布為主，垂直方向上裂紋擴展高度以１０～２０ｍ 為主，從而導致壓裂裂紋空間展布呈現橢球體。（３）波阻抗比率降低區域遠大于壓裂裂紋擴展范圍。如圖５所示，因壓裂作業形成的波阻抗比率降低區域呈現多層的橢圓形，分析認為內層的類橢球體區域?qū)儆诹严秾?dǎo)水區，裂紋擴展范圍已覆蓋該區域。外層的類橢球殼屬于因裂紋擴展導致應力降低而形成的低波阻抗區域，該區域尚不能導水。（４）裂紋擴展范圍受地層覆層影響明顯。波阻抗比率降低區域整體上呈現橢圓球形，但測線Ｌ４所在區域的波阻抗比率降低范圍比更靠近壓裂鉆孔中心的測線Ｌ３所在區域的波阻抗比率降低范圍更小，如圖６所示，分析認為是由于巖層賦存的不均一性導致的，且?guī)r層性質對裂紋擴展影響明顯。（５）根據東灘煤礦地應力測試報告，六采區的最大水平主應力為２４．９６～２７．１２ ＭＰａ，垂直應力１７．３７～１８．４７ＭＰａ，水平最小主應力為９．６９～１０．５６ＭＰａ，最大水平主應力方向?yàn)?span style="box-sizing: border-box; margin: 0px; padding: 0px; outline: 0px; max-width: 100%; font-family: DY2; color: #000000; overflow-wrap: break-word !important;">１４８．９３°～１５０．００°。根據水力壓裂相關理論，裂縫通常垂直于最小主應力方向延伸，也就是沿著最大主應力方向即最大水平主應力方向。本文所述壓裂監測到的裂紋擴展方向與六采區最大水平主應力方向大致相同，進而驗證了頻率諧振技術在深層地層探測方面的適用性。４ 結論
（１）因?yàn)樗毫哑茐牧嗽袔r層的整體性，對比水力壓裂作業前后所得到的波阻抗比率圖像，目標巖層段波阻抗比值產生明顯變化，探測到的水力壓裂裂紋擴展方向與最小主應力方向基本垂直，表明三分量地震頻率諧振技術為探測深層地下水力壓裂效果提供了一種簡便有效的方法。（２）水力壓裂作業會導致目標巖層產生裂隙，通過分析水力壓裂后每條測線上波阻抗比率圖像可以發現，目標巖層水力壓裂區域的波阻抗比率均呈類同心橢圓形，該橢圓的長軸與目標巖層的走向一致，這與水力壓裂形成的裂紋擴展規律相吻合，形象地展示了層狀巖層水力壓裂裂紋擴展的特征。（３）地震頻率諧振技術中波阻抗比率變化與巖石應力狀態、巖石完整性等方面的實驗室研究尚有待深入開展，以便為頻率諧振技術提供試驗基礎。原文來源：礦業研究與開發.２０２３年２月.第４３卷 第２期
